Mạch bảo vệ pin lithium ion 3S 12V 30A BMS có cân bằng giá tốt chất lượng chính hãng. Đây là mạch dùng để bảo vệ sạc và xả pin nhầm đảm bảo hoạt động lâu dài và tốt hơn cho pin lithium ion, dòng chịu tải tối đa 25A có cân bằng cell.
THÔNG SỐ KỸ THUẬT

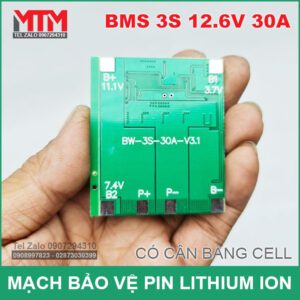

Model: BW-3S-30A-V3
Mạch loại: 3S BMS
Dòng chịu tải: 30A
Điện áp sạc: 12.6V DC
Có cân bằng giữa các cell.
Bảo vệ sạc xả quá dòng.
Bảo vệ ngắn mạch.
Cảm biến nhiệt độ.
Sạc và tải sử dụng chung.
Pin cell điện áp: 3.6V 3.7V Pin Lithium.
Tương tích pin lithium polymer pin 18650, 26650 …
Có phủ keo bảo vệ mạch.
Chất liệu: Kim loại – nhựa – linh kiện điệm tử.

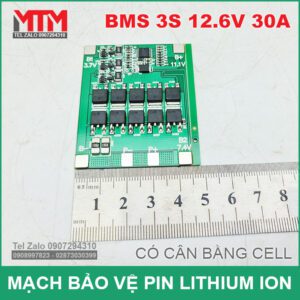

Kích thước: 56 x 45 x 4 mm
Trọng lượng: 14 gam.
ĐẶC TÍNH KỸ THUẬT CHI TIẾT
Dòng điện xả: 30A
Dòng điện sạc (cùng một cổng): ≤ 5A
Điện trở trong dẫn truyền mạch chính: ≤25mΩ
Điện áp sạc: 12,6V
Bảo vệ quá tải
Điện áp phát hiện: 4,15±0,05V
Độ trễ phát hiện: 100 ± 50MS
Điện áp phát hành: 4,15 ± 0,05V
Bảo vệ quá dòng
Điện áp phát hiện: 2,7 ± 008V
Độ trễ phát hiện: 100 ± 50Ms
Điện áp phát hành: 3,0 ± 0,1V Điện
Điệm áp cân bằng
Điện áp phát hiện: 4,2 ± 0,025V
Dòng điện cân bằng: 42 ± 5MA
Bảo vệ quá dòng
Điện áp phát hiện: 100MV
Độ trễ phát hiện: 1000MS
Bảo vệ dòng điện: 10±2A
Bảo vệ ngắn mạch
Điều kiện kích hoạt: ngắn mạch của tải bên ngoài
Độ trễ phát hiện: 250Us
Điều kiện phát hành: ngắt kết nối tải / kích hoạt sạc
Điện năng tiêu thụ
khi làm việc: ≤30UA
Tiêu thụ điện năng xả khi ngủ: ≤10UA
Dải nhiệt độ hoạt động: -30/+80°C
HƯỚNG DẪN LẮP MẠCH BẢO VỆ PIN 3S 30A
– Bạn cần am hiểu kỹ thuật điện tử để sử dụng.
– Người mua biết kiến thức chuyên môn của module này trước khi mua.
– Không nên dùng đế nhiều loại pin khác nhau và pin có chất lượng kém.

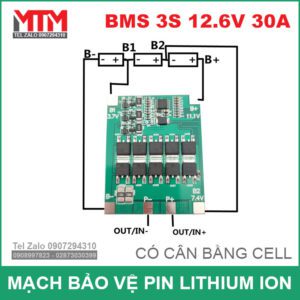

– Kết nối theo sơ đồ hệ thống pin vào điểm: 0V/4.2V/8.4V/12.6V nếu không nó sẽ gây hư hại cho chip.
– Sau khi kết nối, pin cần sạc kích hoạt lần đầu tiên, sau đó sẽ có dòng điện ra.
– Không pha trộn Pin tốt và pin kém để sử dụng.
– Nội trở pin và dung lượng pin phải gần giống nhau sẽ tốt hơn.
Mạch bảo vệ pin lithium ion 3S 12V 30A BMS có cân bằng
